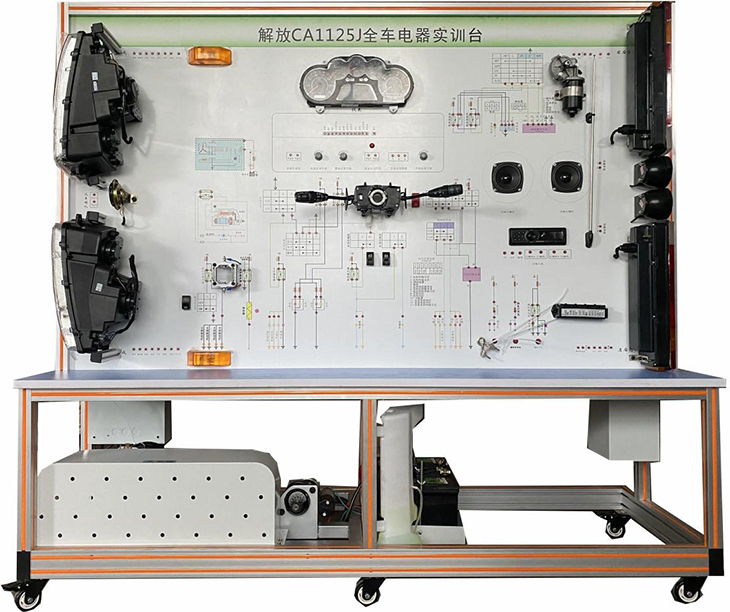

解放CA1125J全车电气电路综合实训台

解放CA1125J全车电气电路综合实训台

一、产品简介

1、该设备采用全新解放CA1125J整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电控系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

2、该实训装置逼真地模拟了解放CA1125J电器系统的组成结构、工作原理与常见故障现象、原因与特点，可进行操纵系统常见故障的分析、检测与排除方面的实验、教学与实训，为提高有关实训人员故障分析诊断水平。

3、适用于工程兵的快速维修实训，同时适用于地方各大专院校，工程机械培训学校，技校等专业教学与实训考核，该装置是各类工程兵实验实训室现代化的重要标志产品。

二、功能特点

1、实训台采用原厂配件制作，近似原车的布置方式；主要由原车线束、仪表盘、各种开关、灯光系统、预热塞、继电器、燃油供给系统、发电机、起动机、可移动式台架。

2、功能说明：演示灯光系统的工作、信号灯的工作；演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路、开路、虚接、高阻等常见故障；演示发动机燃油系统的工作，可在实训台上观察燃油的喷油，配有喷油器、高低压油管、燃油压力表；演示预热塞的功能：配有预热塞温度显示，由电机驱动高压泵运转，可演示不同载荷、转速下喷油量的变化。

3、测量面板上配备测量端子，可设为教学模式和考评模式；可以使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形。

4、实训台配备故障设置系统，可以设置20个以上故障，可模仿配件开路、短路、元件损坏和高电阻状态下等常见故障。

5、实验台支架采用优质钢材焊接，表面经过喷塑处理。

6、对于转动部位和加热部位设置安全防护措施。

7、所有电器部件设置接线端子，便于线路连线、模仿、开路、短路等故障。

8、系统电器元件线路实际操作和故障设置，实时模拟系统所有常见故障，便于进行诊断和排除。

9、可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训。

10、能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。

11、示教板底座上配有40cm左右的桌面，方便于放置资料、轻型检测仪器等。

12、汽车灯光原理图实训考核板主要由图形符号组成的无源汽车电工实训用板（包含灯光继电器、大灯、小灯、保险丝、点火开关等）；汽车信号原理图实训考核板包含闪光器、危险警告开关、转向灯、转向开关、保险丝、点火开关等）从汽车的应用电路出发，将常用的电路单元所用的元件用图形符号布置在一个单元板上，各元件的引出端均配有自锁紧式插座，连线采用拨插式，组合灵活、方便可靠。

13、配套智能考核功能。

14.★配套"汽车电子实训仿真软件" （提供演示视频）

软件功能：

(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。

(2)软件与实物完美结合，软件的原理图、外形图和电路图与实物一模一样；

(3)系统带有背景音，可以按照教学条件打开或关闭。

(4)软件内部空间为宽敞明亮的教室，原理图、线路图和实物零部件为高清显示。

(5)360度旋转，简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节，可以查看设备的任何位置。全程无死角。

(6)连线功能：进入连线功能后，界面的原理图出现，点击每个零部件的接线端子，系统自动显示待连接状态，点击正确的连接点后，线路的线条自动出现。并有声音提示。点击错误的连线点时，系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后，进行下一项。

(7)动态测试功能，连线正确的状态下，进入测试实训功能，操作相应开关，相应的系统进入工作状态。如点击点火开关，系统上电，15电源指示灯点亮。点击启动开关，启动机随机运转启动，发动机运行并伴有启动运行的声音提示，发电机开始运转，充电指示灯写熄灭。

(8)故障设置系统功能：在连线成功后，可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述，并伴有中文提示故障是否设置成功。

(9)故障状态下，可以进入动态测试功能，例如点击主控开关的左前玻璃升降开关，系统会中文提示语音播报，提示系统出现故障，此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作

(10)故障检测功能：点击万用表并打开，调节正确的测量量程，用表笔测试故障系统，万用表显示故障点的正常与故障时数据，以判断那个线路或原件出现问题。

▲要求提供在"汽车电子实训仿真软件"软件来源证明文件,原件备查。

15.★要求配备智能考核系统（提供演示视频），智能设故，可由老师设置故障，学员分析并查找原因，智能故障设置系统配套专用12V开关电源，车辆断电状态下查找不影响故障设置；故障设置含断路，偶发等现象；对比实验台面板图上零件图和接插口针脚，直接在故障部位测量，掌握实车故障分析和排除方法。

▲要求提供实智能考核系统来源证明文件,原件备查。

三、制作工艺

1、尼龙万向脚轮：直径75mm，宽35mm，带锁定的万向脚轮移动装置，移动自如，便于教学；

2、面板工艺：采用铝塑面板，表面氧化喷漆，UV平板高真彩彩色原理图，10年不变色不褪色不变形，经久耐用，美观大方；

序号	名称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成		套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	1
27	保险丝盒		个	2
28	电源总开关	50A	个	1
29	发动机电控系统		套	1
30	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
31	故障模拟与排除装置		套	1
32	教师手册		套	1
33	合格证与保修卡		套	1
