电工电子技术·电力拖动实训考核装置

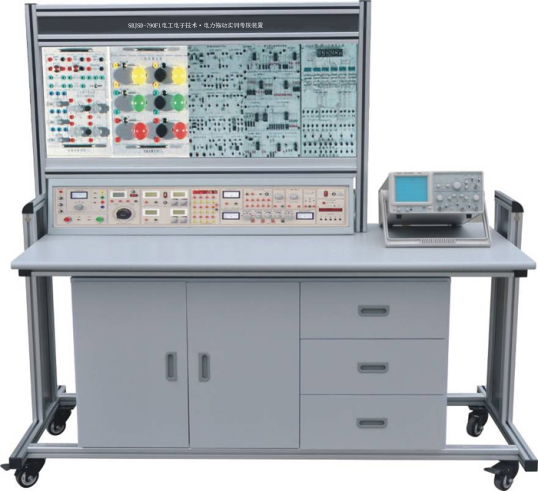

SBJSD-790F1电工电子技术·电力拖动实训考核装置



电工电子技术电力拖动实训考核装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划的要求,按照职业教育的教学和实训要求而研发的产品,实训内容涵盖电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制等课程实训项目,结构合理,实训元器件采用挂箱式,易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的实训设备。

一、技术性能

1、输入电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、重量:150Kg

5、外形尺寸:1400mm×700mm×1500mm

二、电工电子技术·电力拖动实训考核装置基本配置及功能

电工电子技术·电力拖动实训考核台主要由实训屏、实训挂箱、实训桌等到组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等,具体功能如下:

1、控制及交流电源部分

1)提供三相固定380V交流电源,由组合开关独立控制其输出,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

2)提供单相0250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。

3)提供2V4V6V8V10V12V14V16V18V20V24V低压交流电源,电流1.5A

4)提供~220V插座2只,为外部仪器提供工作电源。

5)配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv

2)低压直流稳压电源:+5V,电流0.5A,有表指示。

3、函数信号发生器:输出正弦波、矩形波、三角波

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

7)单次脉冲源:没按下一次按钮产生正负脉冲各一组4、连续计数脉冲:输出频率0.5-300KHz

4、仪表部分

1)真有效值交流数字电压表一只,测量范围:0-500V0.5级,三位半数显。

2)真有效值交流数字电流表一只,测量范围:0-2000mA0.5级,三位半数显。

3)直流数显电压表一只,测量范围:0-200V0.5级,三位半数显。

4)直流数显电流表一只,测量范围:0-2000mA0.5级,三位半数显。

5)单相智能型功率、功率因数表

由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值时的取样信号经A/D变换,采用专用DSP计算有功功率。功率的测量精度0.5级,电压、电流量程分别为450V5A,可测量负载的有功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。

6)指针式直流微安表一只,量程100uA,精度1.5级。

5、七段译码器:6组七段译码器及对应译码显示数码管

6、逻辑电平显示:8LED显示器

7、逻辑电平开关:8位开关电平输出

8、实验管理器:平时作为时钟使用,具有设定实训时间、定时报警、切断电源功能,此外自动记录由于接线或操作错误造成的漏电告警总次数,为学生实训技能考核提供一个统一的标准。

(二)实训挂箱及配件

电工部分:

1DGJ-01 直流电路基本原理挂箱(一)

1).电工仪表的使用与测量误差的计算

2).减少仪表测量误差的方法

3).伏安法测电阻

4).电源外特性的测定

5).电阻的串并混联

6).电流表工作原理

7).电压表工作原理

8).欧姆表工作原理

2DGJ-02 直流电路基本原理挂箱(二)

1).负载获得最大功率的条件

2).电阻与温度的关系:用伏安法没出灯丝在不同电压下的阻值

3).基尔霍夫第一定律

4).基尔霍夫第二定律

5).电路中电位的测量

6).楼梯开关两地控制

7).电压控制电流源

8).电压控制电压源

3DGJ-03 交流与磁电路电路基本原理挂箱(三)

1).串并联电路

2).电容器的串并混联电路

3).电容C在交直流中的作用

4).单相交流电路

5).日光灯电路的连接

6).提高功率因数的方法

7).交流电路参数的测量

8).正弦交流电路中RLC元件的特性

9).电焊变压器原理

10).变压器空载实验

11).变压器有载实验

12).交流互感器原理

13).电压互感器原理

14).磁耦合线圈的反接

15).磁耦合线圈的顺接

4DGJ-04 交流三相负载挂箱(四)

1).三相负载星形联接

2).三相负载三角形联接

3).星形和三角形电路的等效互换

4).星形和三角形互换

5DGJ-05 基本定律定理挂箱(五)

1).谐振电路

2).RC选频网络

3).一阶RC电路的过渡过程

4).一阶RL电路的过渡过程

5).二阶电路的响应

6).RL串联电路

7).RC串联电路

8).RCL并联电路

9).电感在交直流中的作用

10).通电断电自感现象

电子部分:

1MD01号板 晶体管基本放大电路此板中包含的电路有:

供电电路:

1+12V1A,带自恢复保护电路。

2-12V1A,带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管共射极放大电路:

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量。

晶体管共集电极放大电路:

1、偏置电阻、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电源支路带有功能开关,方便支路电阻测量。

场效应管共源级放大电路:

1、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、弓形针、圆孔针配套使用,方便学生操作和实验。

2MD02号板 晶体管基本放大电路此板中包含的电路有:

供电电路:

1+12V1A,带自恢复保护电路。

2-12V1A,带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管两级负反馈放大电路:

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量。

晶体管共集电极放大电路:

1、偏置电阻、负载电阻可插拔式开放型设计。

2、输入、输出电容可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、反馈回路带通断功能。

5、电源支路带有功能开关,方便支路电阻测量。

3MD03号板 晶体管基本放大电路此板中包含的电路有:

供电电路:

1+12V1A,带自恢复保护电路。

2-12V1A,带自恢复保护电路。

3、带电源滤波、工作指示等

差分放大器电路:

1、输入回路、负载回路可插拔式开放型设计。

2、进口多圈精密可调电阻。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

OTL分立件功率放大器电路:

1、可调电位器可插拔,易于更换。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

OTL集成功率放大器电路:

1、可调电位器可插拔,易于更换。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

喇叭音响电路:

18欧外置喇叭。

2、输入、输出回路开放。

4MD04号板 集成运算放大器电路此板中包含的电路有:

供电电路:

1+12V1A,带自恢复保护电路。

2-12V1A,带自恢复保护电路。

3、带电源滤波、工作指示等

积分/微分、指数/对数运算电路:

1、输入回路、反馈回路可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电路由学生自行设计完成。

比例放大、加减法、比较器运算电路:

1、输入回路、反馈回路可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电路由学生自行设计完成。

带阻有源滤波器电路:

1、电路参数开放,由学生自行设计,并由器件库中选取。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

低通、高通、带通有源滤波器电路:

1、电路参数开放,由学生自行设计,并由器件库中选取。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

RC振荡器电路

1、电路参数开放,由学生自行设计,并由器件库中选取。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

可调直流电平输出电路:

1、两路输出。

2-8V+8V连续可调。

5MD05号板 数字电路   此板中包含的电路有:

供电电路:

1+12V1A,带自恢复保护电路。

2-12V1A,带自恢复保护电路。

3、带电源滤波、工作指示等

信号源电路:

1、方波1HZ 幅度5V;方波10HZ幅度5V;方波1KHZ幅度5V

2、方波10HZ10KHZ连续可调,幅度5V

3、正向单脉冲输出、反向单脉冲输出。

三太逻辑笔电路:

1、输入-高电平

2、输入-高阻态

3、输入-低电平

芯片座电路;

114芯锁紧芯片座6个。

2、芯片座引脚与铆孔一一对应引出。

数码管BCD译码驱动电路:

数码管共阴极驱动电路:

LED二极管驱动电路:

电平状态输出电路:

6MD06号板元件库板此板中包含的元件有:

电容元件

电阻元件

可调电容(双联可调电容、小瓷片可调电容)

可调电阻

电感元件

电气部分:

15、网孔板及电气控制元器件(网孔板1块,三相闸刀1把,交流接触器4只,时间继电器1只,热继电器1只,铁壳按钮2只,接线端子排20孔)

16、三相鼠笼交流电机1台(380V Y/△ 180W

17、连接线一套

18、尖嘴钳、螺丝刀、剥线钳等工具一套

(三)实训桌

实训桌为铝木结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。

三、实训项目

(一)电工基础技能实训

1)直流电路基本原理

1.电工仪表的使用与测量误差的计算

2.减少仪表测量误差的方法

3.伏安法测电阻

4.电源外特性的测定

5.电阻的串并混联

6.电流表工作原理

7.电压表工作原理

8.欧姆表工作原理

9.欧姆定律

10.互易定理

11.载维南定理

12.诺顿定理

13.惠斯通电桥

14.负载获得最大功率的条件

15.电阻与温度的关系:用伏安法没出灯丝在不同电压下的阻值

16.基尔霍夫第一定律

17.基尔霍夫第二定律

18.电路中电位的测量

19.迭加定律

20.楼梯开关两地控制

21.电压控制电流源

22.电压控制电压源

2)交流与磁路基本原理

1.串并联电路

2.电容器的串并混联电路

3.电容C在交直流中的作用

4.单相交流电路

5.日光灯电路的连接

6.提高功率因数的方法

7.交流电路参数的测量

8.正弦交流电路中RLC元件的特性

9.电焊变压器原理

10.变压器空载实验

11.变压器有载实验

12.交流互感器原理

13.电压互感器原理

14.磁耦合线圈的反接

15.磁耦合线圈的顺接

16.三相负载星形联接

17.三相负载三角形联接

18.星形和三角形电路的等效互换

19.星形和三角形互换

20.谐振电路

21RC选频网络

22.一阶RC电路的过渡过程

23.一阶RL电路的过渡过程

24.二阶电路的响应

25RL串联电路

26RC串联电路

27RCL并联电路

28.电感在交直流中的作用

29.通电断电自感现象

3)电气控制

1.三相鼠笼式异步电动机的使用

2.三相异步电动机直接启动控制

3.三相异步电动机点动控制

4.三相异步电动机自锁控制

5.接触器联锁的正反转控制

6.接触器和按钮双重联锁正反转控制

(二)电子技术实训

 1)、基础实验

实验一、晶体管共射极放大器实验

实验二、晶体管共集电极放大器实验

实验三、结型场效应管共源放大器实验

实验四、晶体管两级负反馈放大器实验

实验五、直流稳压电源实验

实验六、OTL集成功率放大器实验

实验七、OTL分立功率放大器实验

实验八、差分放大器实验

实验九、积分、微分、指数、对数运算实验

实验十、比例放大、加减法、比较器运算实验

实验十一、低通、高通、带通、带阻有源滤波器实验

实验十二、RC振荡器实验

实验十三、可调直流电平输出实验

实验十四、门电路电参数的测试

实验十五、CMOS门电路测试

实验十六、门电路逻辑功能及测试实验五组合逻辑电路(半加器全加器及逻辑运算)

实验十七、触发器(一)R-SDJ-K

实验十八、三态输出触发器及锁存器实验

实验十九、时序电路测试及研究

实验二十、集成计数器及寄存器

实验二十一、译码管和数据选择器

实验二十二、波形产生及单稳态触发器

实验二十三、时序电路应用

2)、设计型实验

实验一、晶体管共射极放大器实验(偏置电压、放大位数可设置)

实验二、晶体管两级负反馈放大器实验(偏置电压、放大位数可设置)

实验三、差分放大器实验(可设置)

实验四、集成运算放大器实验(可设置)

3)、系统综合实验

实验一、前置放大、有源滤波、功率放大、音响综合实验

实验二、波形发生器综合实验

3)综合电路实训

1.温控电路

2.排风扇自动启闭电路

3.光控电路

4.光控电路开关

5.航档灯

6.音乐门铃电路

7.电子门铃电路

8.电子报警器

9.音乐报警器

10.闪光灯

11.家用台灯调光电路

(三)电力拖动实训

1、闸刀开关正转控制线路

2、接触器点动正转控制线路

3、具有自锁的正转控制线路

4、具有过找保护的正转控制线路

5、倒顺开关控制正反转控制线路

6、接触器联锁的正反转控制线路

7、按钮联锁的正反转控制线路

8、按钮接触器复合联锁控制线路

9、自动往返行程控制线路

10、接触器控制串联电阻降压起动线路

11、时间继电器控制串联电阻降压控制线路

12、手动Y/△降压起动

13、接触器控制Y/△降压起动

14、时间继电器控制Y/△降压起动

15QX3-13Y/△自动起动控制线路

16、半波整流能耗制动控制线路

17、全波整流能耗制动控制线路

18C620车床电气控制线路

19、手动降压起动

20、单相运行反接制动控制线路

21、电动葫芦电气控制线路

22C6163车床电气控制线路

23、控制电路联锁控制线路

24、主电路联锁控制线路
