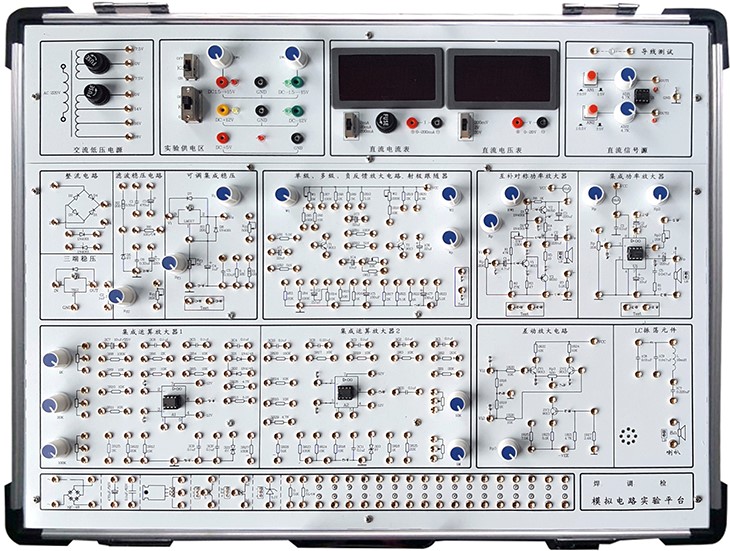

SB-A3模拟电路实验箱
模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的反面，安全可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性认识强，正面还有实验电路原理图，使学生在实验时对原理一目了然。
图片尽供参考
一、技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：
(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。有短路保护功能。
(2)DCV ±1.5V～±15V连续可调，有短路保护自动恢复功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保护自动恢复功能。
3）完善的电源保护电路：过流保护、过压保护、接反保护。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
3、单级放大电路
4、二级放大电路
5、射极跟随器电路
6、差动放大电路
7、负反馈放大电路
8、半波、全波、桥式整流和滤波电路
9、并联稳压电路
10、集成功率放大电路
11、互补对称功率放大电路
13、2组运算放大器电路
14、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,另有二极管、电容、电阻、三极管等分立元件接入区，用镀银长紫铜管做插孔，可以满足大小不同的管脚的接插。
15、测量表
1）直流数字电压表0-20V分三档测量，分别是200mV档、20V档、20V档。
2）直流数字电流表0-200mA分三档测量，分别是2mA档、20mA档、200mA档。
16、实验板采用2mm厚印制线路板制成。
17、采用高可靠自锁紧防转叠插座作为实验连接点。
18、可以根据需要，另行开发其它实验电路。
19、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
20、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。
二、实验内容
(一） 分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
7、集成功率放大器
8、互补对称功率放大器
9、单相半波、全波、桥式整流和滤波电路实验
10、集成稳压电路
11、RC正弦波振荡器
12、LC振荡器及选频放大器
13、电流/电压转换电路
14、电压/频率转换电路
15、二极管的正、反相特性
16、晶体三极管的输入、输出特性
17、并联型直流稳压电源
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤双端输入求和放大电路
2、积分与微分电路
①积分电路
②微分电路
③微积分电路
3、波形发生电路
①方波发生器
②占空比可调的矩形波发生器
③三角波发生电路
④锯齿波发生电路
4、有源滤波器
①低通滤波器
②高通滤波器
③带阻滤波器
5、电压比较器
①过零比较器
②反相滞回比较器
③同相滞回比较器
6、波形变换电路
7、运算放大器指标测试
（三）综合实验（需另配元件）：用运放组成万用表，温度检测控制，函数信号发生器。
四、模拟电路实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
SB-A3主机箱 |
含机箱、工作电源、常用模拟信号源、实验电路区和分立元件 |
1台 |
|
2 |
供电电源线 |
1.5m |
1根 |
|
3 |
2号实验导线 |
50cm |
25根 |
|
4 |
保险丝 |
|
2支 |
|
5 |
实验指导书 |
|
1本 |
附：使用本实验箱需配套仪器仪表:万用表和示波器

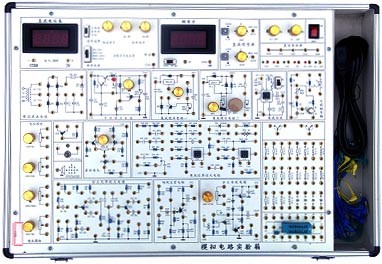

SBMD-XA8模拟电路试验箱
一、产品简介
模拟电路实验箱是根据应用的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。
二、系统特点
1、扩展性强。实验电路采用单元电路方式设计，单元电路即基本实验电路，再外接其他元件为该电路参数，或与其他的单元电路组合，完成不同的实验要求。
2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。
3、元器件安装在实验板反面，减少对元件的人为损坏；
4、实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
5、分立元件接插区，可接插电阻、电容、二极管、三极管，集成电路等，可进行课程设计实验。
6、电源输出均有过流保护，自动恢复功能。
7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
8、系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
三、系统组成
1、电源：输入：AC 220V±10%，50HZ
输出：※DC：+5V，DC I≥1A
※DC：-5V，DC I≥0.5A
※DC：±12V，DC I≥0.2A
※DC：-5V～-12V可调， I≥0.2A
※DC：＋5V～＋27V可调，DC I≥0.2A
以上各路输出均有过流保护，自动恢复功能；
※AC V:7.5V×2；AC I≥0.15A
2、直流信号源：双路 -0.5V～＋0.5V；-5V～＋5V两档连续可调；
3、函数发生器：输出频率：2Hz～90KHz，分四档；
可输出 方波： 0～20V
三角波：0～15V
正弦波：0～10V
4、数字频率计（0～300KHz）
5、数字直流电压表（0～30V）
6、分立元件电路
（1） 整流、滤波和串联稳压电路；
（2）单级放大电路；
（3）两级阻容耦合放大电路；
（4）负反馈放大电路；
（5）射极跟随器；
（6）差动放大电路；
（6）互补对称功放电路；
（7）场效应管电路；
（8）可控硅电路；
（9）电阻、电容和二、三极管等组成；
（10）电位器组、12V灯泡、扬声器。
7、集成模拟电路
（11）两个独立的运算放大器(741)；
（12）集成功放(LM386)；
（13）集成稳压电路
8、分立元件接插区，
（1）提供20个阻容元件、2个三极管、4个二极管、稳压管的接插座。
（2）提供1个20芯锁紧插座。
增加这样做主要是为了上学生自行设计实验电路，自行搭建电路，培养学生的实践能力。
9、实验箱尺寸：510mm*330mm*100mm(长*宽*高)
四、实验项目
1、常用电子仪器使用练习、用万用表测试二极管、三极管
2、单级放大电路
3、两级放大电路
4、负反馈放大电路
5、射极跟随器
6、差动放大电路
7、比例求和运算电路
8、积分与微分电路
9、波形发生电路
10、有源滤波器
11、电压比较器
12、集成电路RC正弦波振荡器
13、集成功率放大器
14、整流滤波与并联稳压电路
15、串联稳压电路
16、集成稳压器
17、RC正弦波振荡器
18、LC振荡器及选频放大器
19、电流/电压转换电路
20、电压/频率转换电路
21、互补对称功率放大器
22、波形变换电路
23、场效应管实验
24、可控硅实验电路
综合实验：
25、函数信号发生器的组装与调试
26、温度监测及控制电路
27、用运算放大器组成万用电表的设计与调试
五、实验室每人每套配置方案(二人为一组，一组用一张实验桌)
1、SBMD-XA8 必配 1台。
2、示波器 自配 1台。
3、万用表 自配 1只。
4、实验桌 自配 1张。
5、实验椅 自配 2把。
