电子产品焊接与工艺实训台 > 行业新闻 >维修电工实训考核设备
2021年10月23日

电子产品焊接与工艺实训台,电子产品焊接与工艺实训设备

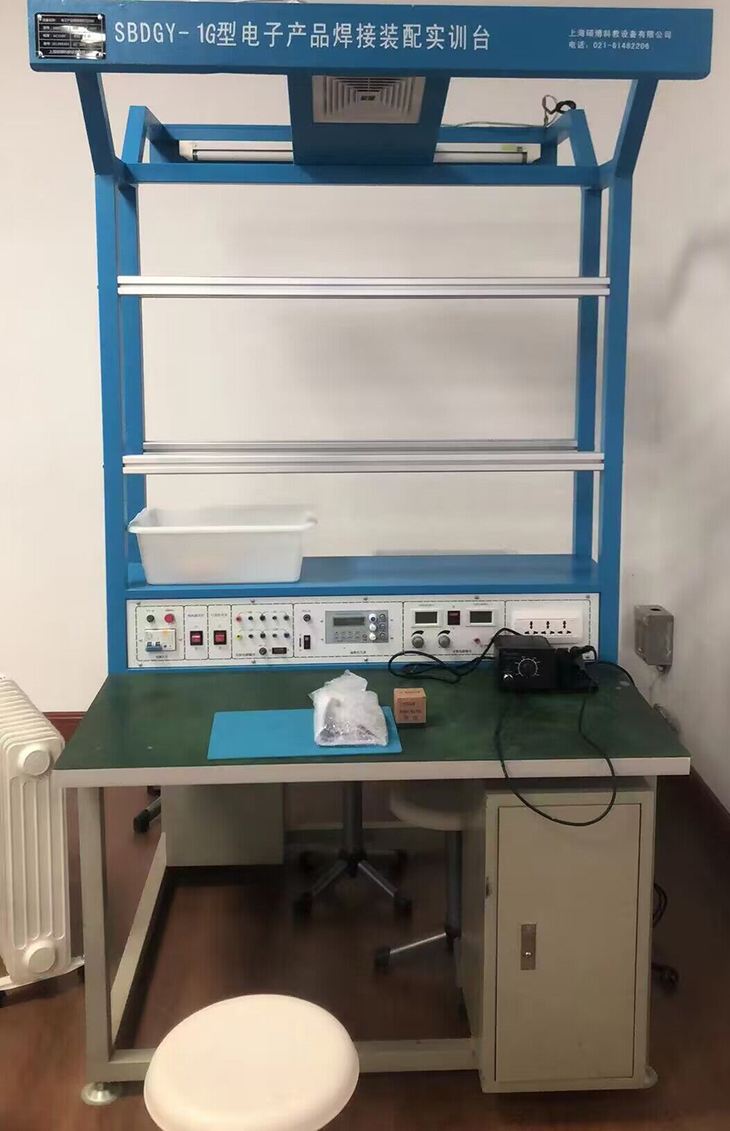

SBDGY-1G型电子产品焊接装配实训台(两面双组型)


电子产品装配实训台是根据以能力为本位、以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训,使学生掌握电子产品装配和调试的基本技能,同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。
一、装置特点
1.采用生产流水线结构,使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2.提供了多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发,以培养学生的创新能力。
3.配套实训资料齐全:提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书,完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
4.可配置通用电工电子实训挂箱,扩展电工类、电子类的实训项目。


二、技术性能
1.输入电源:三相四线~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<200VA
4.外形尺寸:1100mm×1300mm×2000mm(双人座)
三、实训的基本配置及功能
实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构,正反两面资源相同。
(一)实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1.正反两面各配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。
2.正反两面各有一块实训功能板,分别提供:
1).九路AC220V电源插座接口,可为实训挂箱、外配仪器设备提供工作电源;
2).四路固定直流电源,四路固定直流电源电压分别为±12V、±5V。
3).一路可调直流电源:0~30V/1.5A连续可调,具有截止型短路软保护和自动恢复功能。
4).变压器(0V、6V、10V、14V抽头各一路及中心抽头17V两路)。
5).功率输出函数发生器:
(1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。
(2)大屏幕LCD显示输出频率、波形、减值。
(3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
(4)频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
(5)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
(6)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
(7)内外测频功能:频率计最高测量范围0.1HZ -100MHz,自动换档。
6).嵌入式多功能网络虚拟仪器(不需电脑配合使用)(2工位配一台):
A、终端部分采用7寸彩色触摸屏(装学生实验屏上)同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、基于LabVIEW虚拟仪器程序的编程方法,学生可自行设计各种虚拟仪器。
C、参数:
1)、双踪存贮示波器,多种同步方式,存贮深度可编程;通道数:2路带宽:20MHZ分辨率:8位电压范围:-10~+10V存贮深度:64K
2)、双通道频谱分折仪;
3)、数字三用表,可测电阻、电流、电压等;数字IO口通道数:8路IO输入电平:TTL输出电平:TTL电流驱动:20mA/通道
4)、四路智能远程电源控制
5)、数据具有上传与保存功能并能通过服务器显示
3.铝合金框架为双层结构。第一层用于挂放元件盒(备用)或实训挂箱(备用)。 第二层设有四个PVC夹板,可用来夹放相关实训资料。
4.顶部框架上设有电风扇和30W日光灯(照明设备)各两个。
(二)电源柜
1.输入电源:三相四线~380V±10% 50Hz
2.输出电流:20A
3.设有电源插座、电源控制系统,可为20个实训台提供工作电源;具有三相电源指示、漏电保护功能,使用安全可靠。
(三)实训套件(2套/台)

序号





1

三端稳压电源

掌握三端稳压模块的接线方法及应用;

2

串联型直流稳压电源

掌握串联型直流稳压器的调试方法;

3

低频信号电压放大器

掌握放大器的工作原理、装配焊接工艺、调试方法;

4

具有负反馈信号放大器电路

掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法;

5

文氏桥振荡器的焊接与制作

掌握运放741工作特点及文氏振荡器的工作原理;

6

电池电压监视电路

熟悉应用广泛的电压监视器的工作原理及制作方法;

7

电子催眠器

掌握单结管的工作原理及应用;

8

模拟知了电子电路

掌握多谐振荡器和音频振荡器的工作原理及应用;

9

语音报警喇叭

掌握门锁防盗报警器电路的工作原理;

10

逻辑测试器

了解集成运放LM324的具体应用,熟透逻辑测试器的电路结构和工作原理;

11

正负脉冲信号

掌握正负脉冲的工作原理及集成的功能特性;

12

智力竞赛抢答器

了解晶闸管的特性及应用,掌握晶闸管构成的多路抢答器的工作原理,进一步熟悉电子电路的装配、调试、检修方法;

13

迷你闪光彩灯

熟悉彩灯控制原理,使学生进一步熟悉电子电路的制作工艺;

14

光控音乐门铃

了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理;

15

台灯调光器

了解晶闸管和单结晶闸管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理;

16

实用CMOS触摸锁钥

了解CMOS反相器的特性及在控制电路中的应用,掌握触摸锁钥电路工作原理;

17

自动充电器

掌握变压器、继电器在电路中的运用,及该电路的工作原理;

18

分立AM收音机

六管超外差便携式,掌握收音机的工作原理及调试方法;

19

数字万用表

三位半显示,可测电压、电流、电阻、晶体管;

(四)实训工具(2套/台)
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、焊锡丝、吸锡器、工具箱。







SBDZ-02电子焊接装配生产线设备



电子焊接装配生产线设备本系统为双面4工位设计,每台配备单独的日光灯照明,每工位独立配备挂图板、器具柜,可拼接成焊接生产流水线。根据维修电工国家职业标准对电子装配技能要求,可完成焊接基本训练、电子产品安装调试、仪表使用等实训。通过实训,可使学生掌握焊接基本技能、常用电子装配工具仪表的使用、电子产品设计制作、电子产品安装、电子产品调试、电子产品维修等专业技能。本装置是高度仿真的电子焊接装配生产线,满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。
一、技术性能
1.输入电源: 220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<200VA
4.外形尺寸:单个实训台的尺寸为1.6m×1.3m×2m (双面型),两边工作台面宽度为500mm。
二、系统配置
实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯(用于照明)2个,透明的PVC板4个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。
2.实训线路板(4套/台)表一

序号

实训线路板

能力目标

1

光控音乐门铃

了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理

2

可调式串联型晶体管稳压电路

了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。

3

台灯调光电路

了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理

4

集成稳压电源

了解三端集成稳压电源LM317的接线方法和应用

5

门锁防盗报警器

了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理

6

调频无线话筒

了解振荡电路的工作原理

7

文氏桥振荡器

掌握运放741的工作特点及振荡器的工作原理和应用

8

模拟“知了”电子电路

掌握多谐振荡器和音频振荡器的工作原理及应用;

9

六管超外差式调幅收音机

掌握收音机的工作原理及调试方法

10

集成FM收音机

SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求;

11

编码电子锁电路

了解CD401174LS2074LS74芯片的应用,掌握编码电子锁电路的工作原理

12

七彩循环装饰灯控制器

熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺

 3.表二工具套件

序号



数量

备注

1

MF47万用表

1



2

剥线钳

1



3

尖嘴钳

1



4

斜口钳

1



5

大小 + 字螺丝刀

1



6

大小-字螺丝刀

1



7

镊子

1



8

剪刀

1



9

35W烙铁

1



10

吸锡器

1



11

放大镜台灯

1



12

焊锡丝、松香

若干
