SB-ZYKT-01中央空调模拟系统(网络型)

一、产品概述

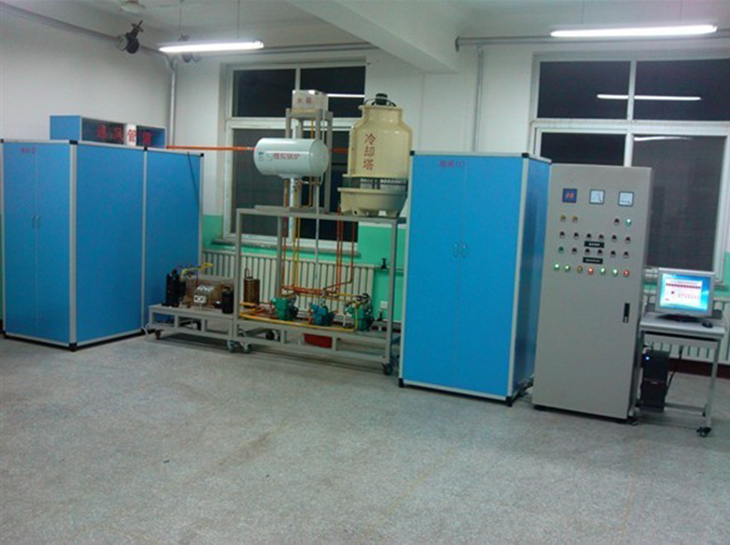

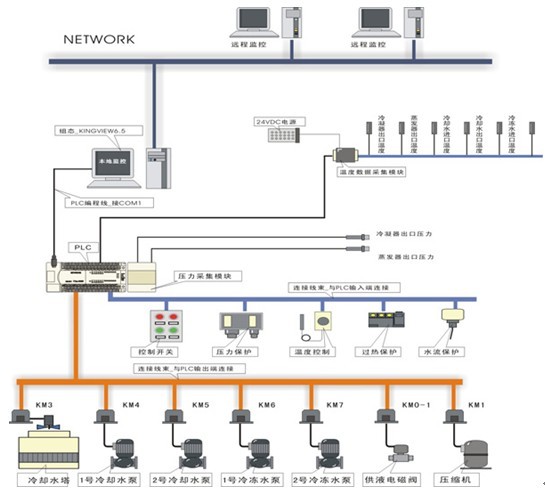

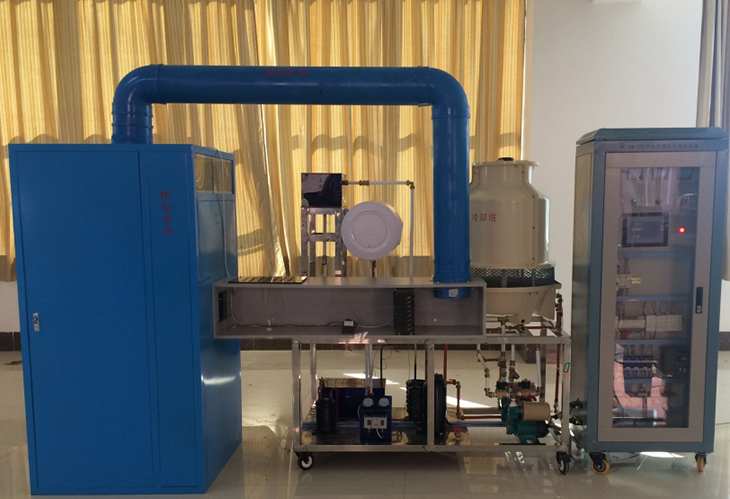

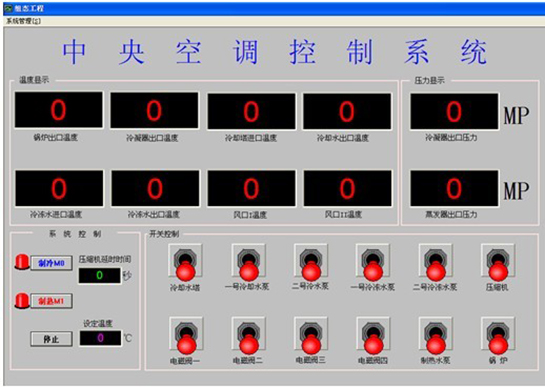

中央空调模拟系统(网络型)系统采用水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

(一)功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、具有自动溢水保护系统
(二)配置
1、电气参数
工作电源:三相五线380V±10%,50Hz
安全保护:具有接地保护,漏电保护,过流保护。
额定功率:<5KW
2、系统对象配置

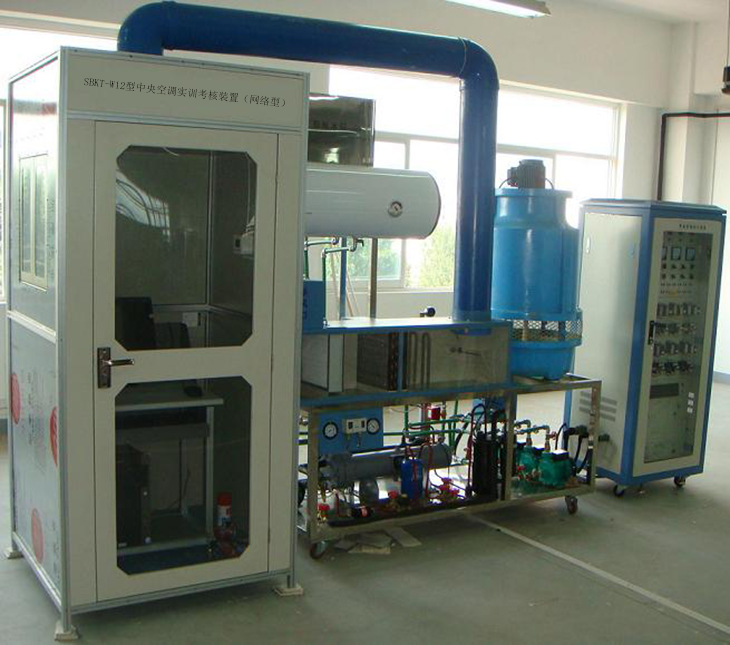

设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜、计算机等部分组成,并配有膨胀水箱。
(1)制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22。
(2)冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。
(3)冷冻水系统
由2台冷冻水泵、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。
4、制热系统
由模拟锅炉(电加热式)、1台热水泵组成,主要完成制热工作。
(5)空气调节系统(风管组件)
由过滤器、表冷器、普通风机、风道等组成,主要完成空气调节作用。
(6)模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。
(1)控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。
3、PLC:三菱FX2N-48MR
4、变频器:三菱FR-S540-0.75K-CH
5、触摸屏: 7英寸工业彩色触摸屏

(2)软件配置
2、PLC编程软件,配套PLC实训程序及实训指导书。
3、中央空调配套组态软件。
(3)网络监控及智能考核软件,实现教师台和学生台电脑(30台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。
(1)通讯配置
可以实现多台电脑联网控制系统。
(2)工具仪表配置
1、品牌台式微机1台 自备
2、数字万用表1个 自备
3、装配工具1套
(三)、中央空调配置清单

编号

名称

单位

数量

详细参数指标

1

压缩机

1

2HP  R22 50HZ 220V

2

起动器

1

50UF

3

储液器

1

R22 1KG

4

冷凝器

1

螺旋式

5

手阀

2

1/4

6

高低压表

2

低压表:-0.11.8Mpa, 高压表:-0.13.8Mpa

7

膨胀阀

1

RF22 Φ3 -60℃~10℃

8

风机

1

220V

9

风管组件

1

内装过滤器、蒸发器、风机等

10

热水泵

2

220V 50HZ 300W 扬程35

11

冷水泵

1

220V 50HZ 370W 扬程32

12

电磁阀(液)

1

10cm  220V

13

电磁阀(水)

2

Ф1/2   220V

14

蒸发器

1

翅片式

15

过滤器

1

Ф10cm R22

16

视液镜

1

Ф10cm

17

温控器

1

220V 50HZ设定温度范围:5~35℃

18

热电阻

8

K

19

工作原理模拟演示板

1

彩色LED动态演示

20

温度指示

1

LED数码显示各送键点的温度

21

模拟房间

1

1200mm×1200mm×1800mm

22

模拟锅炉

1

35L 1500W内胆额定压力0.7mpa

23

冷却塔

1

3T

24

水箱

2

透明

25

支撑框架

1

不锈钢

26

控制柜

1

内装PLC、变频器、交流接触器、控制开关等

27

连接线

1

航空插

28

考核软件

1

中央空调控制实训,可设置15个故障

29

实验操作指导书

1



30

电脑小推车

1

喷塑钢结构,自备

31

PLC

1

FX2N-48MR

32

变频器

1

三菱FR-S540-0.75K-CH

33

触摸屏





昆仑通态 7英寸工业彩色

34

温度采集模块

2

三菱FX2N-4AD

35

压力采集模块

1

三菱FX2N-3AD

36

压力传感器

2

量程范围:-0.10100Mpa

37

服务器

1

16口,网络

38

智能答题系统

1

含学生答题器及网络安装

39

赠送装配维修工具1

1

一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等

40

数字万用表

1

安泰信AT9205  自备
