机电传动控制测试实验台

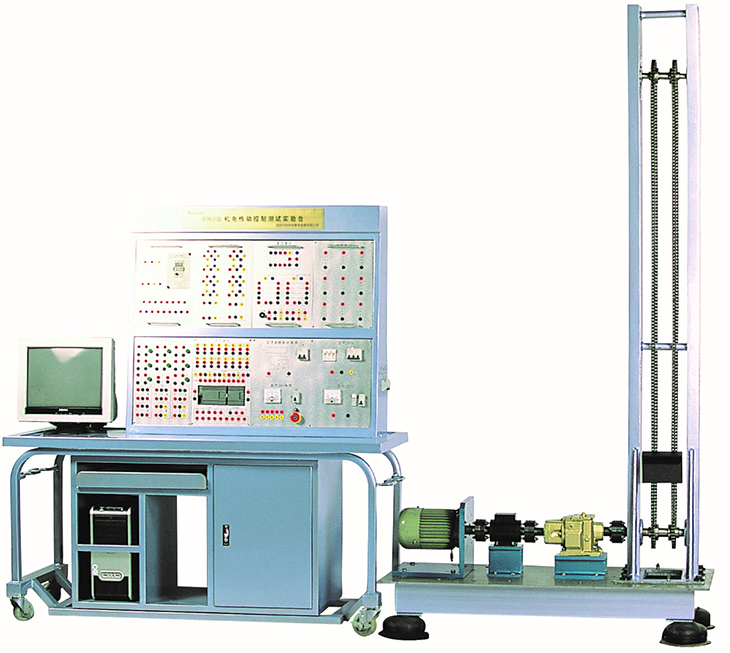

SB-JQ机电传动控制测试实验台



机电传动控制测试根据本科通用教材《机电传动控制》设计而成,也可适用于高职类《电力拖动》等课程的教学。系统由交流电机、直流电机、变频器、联轴器、扭矩转速传感器、减速器、链轮、链条及配重等组成,能完成交、直流电机的绝大部分控制实验并测绘出其特性曲线。实验台控制部分除可以采用传统的继电器控制方式外,还能够采用基于西门子PLC自由通信口的上位计算机控制方式,其完美结合了计算机和电气PLC控制技术,适用于高等院校的机械设计制造及其自动化等专业及高职院校、技工学校的机电技术与应用相关专业的教学。

一、实验项目

1、了解机电传动元件结构及工作原理

2、交、直流电机的特性测试

3、交、直流电机的继电器控制实验

4、交、直流电机的上位机控制实验

5PLC可编程控制器实验

6、机械传动实验

二、实验内容

1、交流电机的实验

1)交流电机时间控制定子串电阻启动实验

2)交流电机变电压起动实验

3)交流电机点动/自动控制实验

4)交流电机循环工作回原点实验

5)交流电机Y-△降压起动实验

6)交流电机反接制动实验

7)交流电机电流控制定子串电阻启动实验

8)交流电机能耗制动实验

9)交流电机正反转控制实验

10)交流电机变频调速实验

11)交流电机变频制动实验

2、直流电机的实验

1)直流电机正反转实验

2)直流电机串电阻启动实验

3)直流电机降压启动实验

4)直流电机变电阻调速实验

5)直流电机变电压调速实验

6)直流电机能耗制动实验

7)直流电机电源反接实验

8)直流电机倒拉反接制动实验

3PLC可编程控制器实验(扩展实验)

1)数字量实验

2)模拟量实验

3PLC通信实验

4、机械传动实验

1)机电传动系统拼接实验(电机部分)

2)链传动效率实验

3)系统转动惯量的折算与实验

三、性能及特点

1、系统直观显示机电传动与控制的全过程,其传动台架与生产实际具有相似性。

2、该实验台有两种控制方式:一种是继电器控制方式,它能使学生掌握传统的继电器控制方式,熟悉继电器等器件原理及硬件接线;另一种是PLC控制方式,此方式接线简单,能大大缩短实验准备的时间,适用于只重视实验结果曲线的情况

3、该实验台软件具有实时测试、保存实验结果、打开历史文件、打印、模拟动画演示及模拟按钮的功能

4、该实验台软件能绘出四种特性曲线(实时、历史):T-n曲线、t-T曲线、t-n曲线、t-V曲线

5、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体,可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验,实验内容丰富

6、该实验台的扭矩转速传感器是属高精密类器件,可拓宽学习者眼界。

四、主要技术参数

名称

主要技术参数

交流电机

0.75KW

380V

转速:910r/min

直流电机

0.75KW

220V

转速:1500r/min

变频器

0.75KW

380V

输出频率:0.1400Hz

扭矩转速传感器

20N.m

±15VDC24VDC

转 速:30000r/min

PLC模块

西门子S7-200SMART CPU CR40

A/D模块EM235



操作台外形尺寸:1550×730×1700mm

负载传动装置:1200×600×500mm

传动架:高2000mm
